Осциллограф: что это и его применение

Вы когда-нибудь задумывались над тем, как можно визуализировать электрические сигналы? В этом вам поможет осциллограф — уникальное устройство, которое позволяет отображать изменение электрического сигнала во времени. Но что же это такое и где применяется?

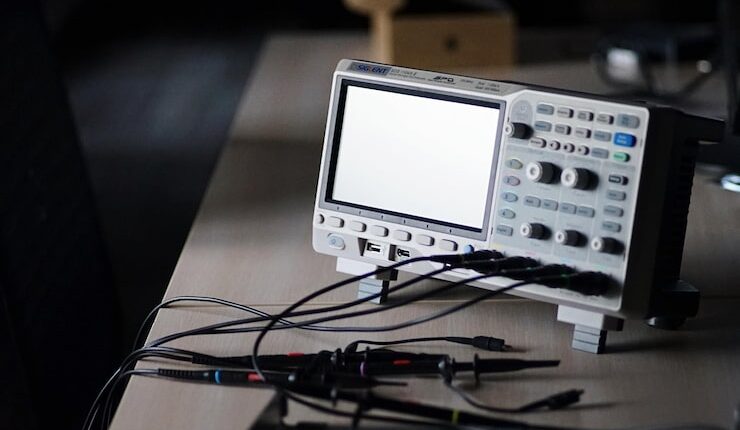

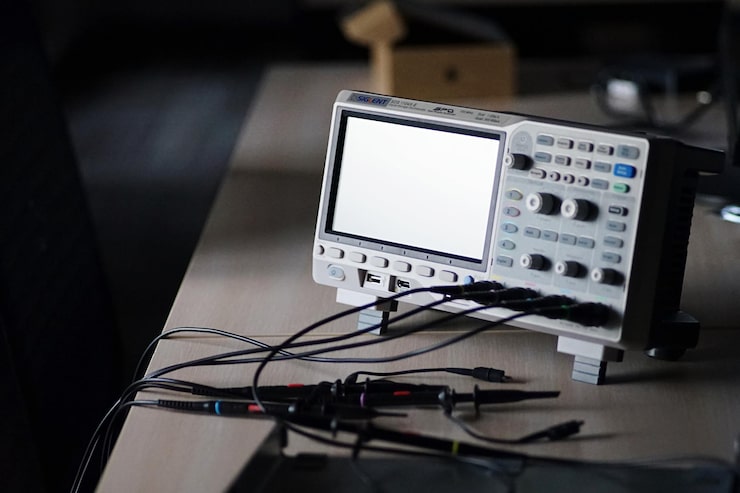

Осциллограф — это прибор, который используется для отображения и измерения электрических сигналов. Он работает на основе принципа преобразования электрического сигнала в световой, который затем отображается на экране в виде графика. Таким образом, осциллограф позволяет увидеть, как меняется электрический сигнал во времени, что крайне важно для диагностики и устранения неисправностей в электрических цепях.

Применение осциллографа крайне широко. Он используется в различных областях, таких как электроника, радиотехника, медицина, автомобилестроение и многие другие. Например, в медицине осциллограф применяется для записи электрической активности сердца и мозга, а в автомобилестроении — для диагностики неисправностей в электрических цепях автомобиля.

Но как же выбрать подходящий осциллограф? Для этого необходимо учитывать ряд факторов, таких как диапазон частот, чувствительность, разрешение и т.д. Также важно обратить внимание на тип осциллографа — цифровой или аналоговый. Цифровые осциллографы более точные и удобные в использовании, но и стоят дороже. Аналоговые осциллографы более дешевые, но и менее точные.

Основные понятия и принцип работы

Основные понятия, связанные с осциллографом, включают в себя:

• Вертикальное отклонение — это отклонение электронного луча вверх и вниз на экране осциллографа, которое определяется амплитудой входного сигнала.
• Горизонтальное отклонение — это отклонение электронного луча вправо и влево на экране осциллографа, которое определяется временем.
• Частота дискретизации — это количество образцов, которые осциллограф делает из входного сигнала за единицу времени.
• Время экспозиции — это время, в течение которого электронный луч остается на экране осцилографа, чтобы нарисовать осциллограмму.

Принцип работы осциллографа основан на преобразовании электрического сигнала в световое изображение на экране. Входной сигнал подается на вертикальное отклонение, которое определяет амплитуду сигнала, и на горизонтальное отклонение, которое определяет время. Электронный луч сканирует экран осциллографа, и при каждом сканировании он рисует линию, соответствующую входному сигналу. Результат — это осциллограмма, которая отображает форму, амплитуду и частоту входного сигнала.

Осциллографы используются в различных областях, таких как электроника, физика, медицина и многие другие, для изучения и анализа электрических сигналов. Они позволяют визуализировать сложные сигналы и помогают в диагностике и устранении неисправностей в электрических цепях.

Применение осциллографа в различных областях

В области электроники осциллограф применяется для измерения параметров электрических сигналов, таких как амплитуда, частота, фаза и форма. С его помощью можно обнаружить и устранить неисправности в электронных схемах, а также провести настройку и калибровку оборудования.

В области физики осциллограф используется для исследования колебаний и волн, а также для измерения времени и скорости. С его помощью можно проводить эксперименты по механике, оптике, акустике и другим разделам физики.

В области медицины осциллограф применяется для диагностики заболеваний сердечно-сосудистой системы. С его помощью можно записать и проанализировать электрические сигналы сердца, что позволяет выявить нарушения в его работе.

В области производства осциллограф используется для контроля качества изготавливаемой продукции. С его помощью можно проверить электрические параметры изделий, а также обнаружить и устранить дефекты в процессе производства.

Таким образом, осциллограф является универсальным инструментом, который находит применение во многих областях. Его использование позволяет проводить точные измерения и исследования, что способствует развитию науки, техники и производства.
